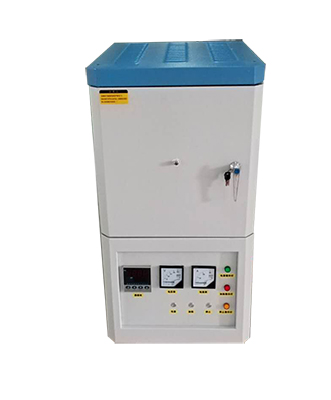

可编程气氛保护箱式炉SXQC-5-16 |
| 型号：SXQC-5-16 |
| 温度范围：500 ~ 1600℃ |
| 工作尺寸：200*150*150MM |
| 外形尺寸：MM |
| 波 动 度：±3℃ |
| 显示精度：1℃ |
| 升温速度：≤30℃/min；（可任意调节低于每分钟30度的速度） |
| 整机功率：5KW |
| 电 源：380V, 50Hz |
出厂价26288元 |
|
产品特点：
SXQC可编程气氛保护箱式炉SXQC-5-16内胆采用轻质耐高温纤维材料制作。控制系统采用LTDE技术可编程智能仪表。它具有30段升温程序，PID功能，控温精度高。一体化制作解决了普通高温炉炉体和控制器之间连接按装等烦锁过程，只需开通电源设置程序，机器即自动工作，工作完毕自动停机。电炉背面和正面采用特定制作工艺具有进气和出气装置，可以直接通入堕性气体如：氮气，氢气等其他气体，使高温加热工件不会产生氧化脱碳，本电炉适合其他需要各种气体保护的高温烧结，淬火等热处理工艺。
|
可编程气氛保护箱式炉SXQC-5-16详细资料：
一．温度控制系统
1.1 温度测量：S双铂铑—铂热电偶；
1.2 控制系统：LTDE全自动可编程仪表，PID调节，显示精度1℃
1.3 成套电器：采用品牌接触器，散热风扇，固态继电器；
1.4 时 间 制：可设定升温时间，恒温时间控制，恒温时间到达，自动停机；
1.5 程序波段：可编程序40段；
1.6 运行方式：全量程可调节恒温，恒定运行；程序运行。
二、炉体结构及用料
2.1 炉壳材料：外箱壳采用优质冷板经磷酸皮膜盐处理后高温喷塑，颜色为电脑灰；
2.2 炉胆材料：采用高辐射低蓄热超轻质纤维炉板六面拼搭而成，耐急冷急热，节能高效；
2.3 隔热方法：保温砖及保温棉；
2.4 测 温 口：热电偶从炉体后上方进入；
2.5 接 线 柱：发热炉丝接线柱位于炉体后下方位置；
2.6 控 制 器：位于炉体下方，内置控制系统，补偿导线连接炉体
2.7 加热元件：硅钼棒；
2.8 整机重量：可编程气氛保护箱式炉SXQC-5-16约80KG
2.9 标准包装：木箱
三．配备的技术资料及附件：
3.1 操作说明书
3.2 产品保修卡
四．售后服务：
4.1 负责对用户进行远程技术指导
4.2 及时提供设备的备件、配件
4.3 提供设备使用过程中的技术咨询和支持
4.4 接到客户故障通知8个工作时内立即响应
五．主要元器件
LTDE可编程控制仪表
固态继电器
中间继电器
热电偶
散热电机
高温发热丝 |
|
|
可编程气氛保护箱式炉的技术参数及外形结构对照表
可编程气氛保护箱式电炉系列主要技术参数 |
名 称 |
型 号 |
工作室尺寸MM |
外形尺寸MM |
额定温度 |
精度 |
波动度 |
电源电压 |
升温速度 |
功率 |
可编程气氛保护箱式炉 |
SXQF-2.5-10 |
200*120*80 |
600*420*660 |
1000℃ |
±1℃ |
±2℃ |
220V/50HZ |
≤10/min |
2.5KW |
SXQF-4-10 |
300*200*120 |
680*500*700 |
1000℃ |
±1℃ |
±2℃ |
220V/50HZ |
≤10/min |
4KW |
SXQF-8-10 |
400*250*160 |
820*550*750 |
1000℃ |
±1℃ |
±2℃ |
380V/50HZ |
≤10/min |
8KW |
SXQF-12-10 |
500*300*200 |
880*650*800 |
1000℃ |
±1℃ |
±2℃ |
380V/50HZ |
≤10/min |
12KW |
SXQF-2.5-12 |
200*120*80 |
600*420*660 |
1200℃ |
±1℃ |
±2℃ |
220V/50HZ |
≤10/min |
2.5KW |
SXQF-5-12 |
300*200*120 |
680*500*700 |
1200℃ |
±1℃ |
±2℃ |
220V/50HZ |
≤10/min |
5KW |
SXQF-10-12 |
400*250*160 |
820*550*750 |
1200℃ |
±1℃ |
±2℃ |
380V/50HZ |
≤10/min |
10KW |
SXQF-12-12 |
500*300*200 |
880*650*800 |
1200℃ |
±1℃ |
±2℃ |
380V/50HZ |
≤10/min |
12KW |
发热元件及内胆材料 |
电炉丝、硬质高铝炉胆 |
|
|
