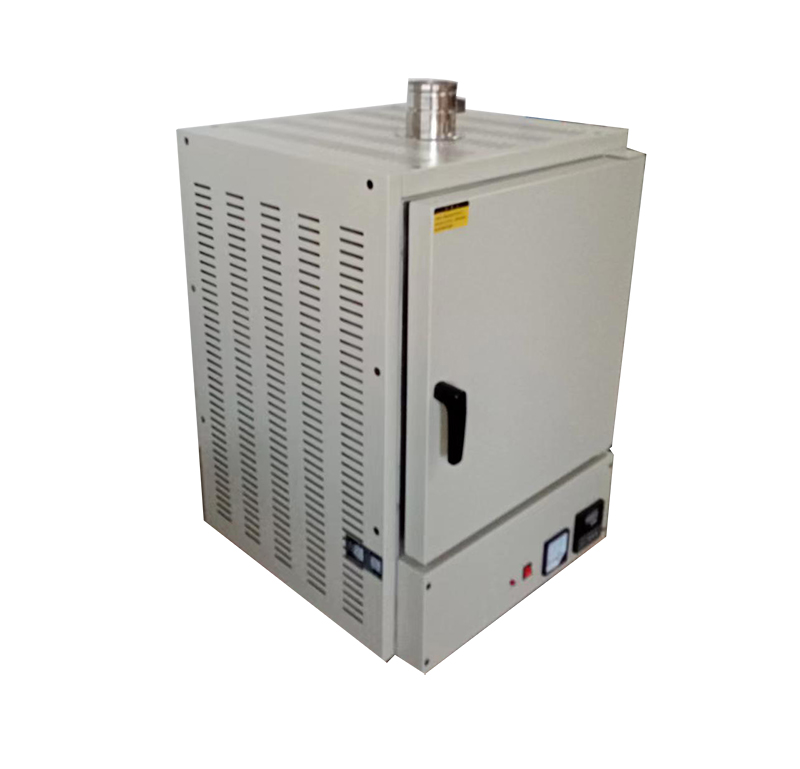

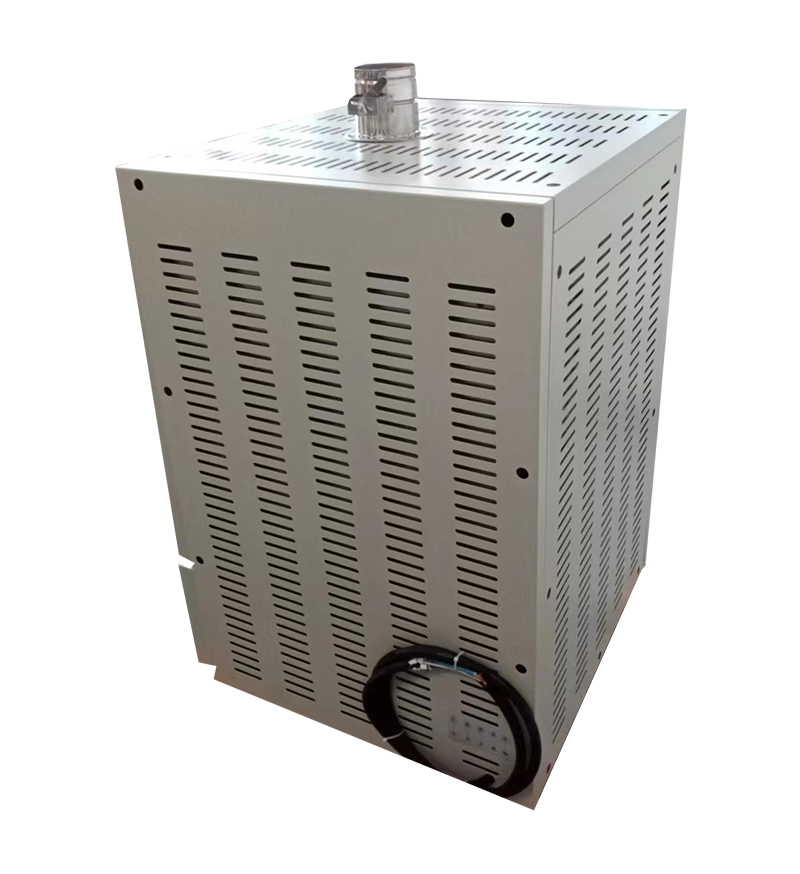

PJL-11排胶炉 |
| 型号：PJL-11 |
| 温度范围：100 ~ 1100℃ |
| 工作尺寸：380*360*380MM |
| 外形尺寸：715*670*850MM(不含排气管高度） |
| 波 动 度：±1℃ |
| 显示精度：1℃ |
| 升温速度：≤30℃/min；（可任意调节低于每分钟30度的速度） |
| 整机功率：7.5KW |
| 电 源：380V, 50Hz |
|
出厂价41340元 |
|
|
“PJL-11排胶炉”.标准名称：“PJL-11一体化程控高温炉” 又名 “脱蜡炉”，“焚烧实验炉”
一体化程控高温炉PJL-11产品特点：
炉口密封性能好---炉口采用高温密封圈，炉门可调节；
炉顶排烟口畅通---炉体顶部二个约100MM可调节的排烟孔；
炉膛耐腐蚀性好---炉膛内衬碳化硅炉板，中间可放置活动隔板，将炉膛分为两层；
可避免生物样品产生的焦糖.积碳和油污等堵塞造成造成排烟不畅，甚至形成炉丝腐蚀的问题；
|
炉子双层外壳，外壳为冷板喷塑，整洁美观，保温层采用陶瓷纤维棉；炉体采用多晶莫来纤维板，低蓄热节能高效；高温发热丝为发热元件，内衬特制的碳化硅炉膛，确保炉丝不外露，在腔体内不可见和不可触碰，炉膛可分为两层，炉体中部两侧布隔层搁条，搁板为碳化硅网孔板。另.根据需要可在炉门设置进气口（选配件）。控制器采用可编程LTDE全自动仪表，K型热电偶，固态继电器等元件组合。
一．一体化程控高温炉PJL-11温度控制系统
1.1 温度测量：K分度镍铬--镍硅热电偶；
1.2 控制系统：LTDE全自动可编程仪表，PID调节，显示精度1℃
1.3 成套电器：采用品牌接触器，散热风扇，固态继电器；
1.4 时 间 制：可设定升温时间，恒温时间控制，恒温时间到达，自动停机；
1.5 超温保护：内置式二级超温保护装置，双重保险；
1.6 运行方式：全量程可调节恒温，恒定运行；程序运行。
二、一体化程控高温炉PJL-11炉体结构及用料
2.1 炉壳材料：双层外箱壳，采用优质冷板经磷酸皮膜盐处理后高温喷塑，颜色为电脑灰；
2.2 炉胆材料：采用高辐射低蓄热超轻质纤维炉板六面拼搭而成，耐急冷急热，节能高效；
2.3 炉衬材料：碳化硅
2.4隔热方法：空气散热；
2.5 测 温 口：热电偶从炉体后上方进入；
2.6接 线 柱：发热炉丝接线柱位于炉体后下方位置；
2.7控 制 器：位于炉体下方，内置控制系统，补偿导线连接炉体
2.8 加热元件：高温电阻丝；
2.9 整机重量：约45KG
2.10标准包装：木箱
三．一体化程控高温炉PJL-11配备的技术资料及附件：
3.1 操作说明书
3.2 产品保修卡
四．一体化程控高温炉PJL-11售后服务：
4.1 负责对用户进行远程技术指导
4.2 及时提供设备的备件、配件
4.3 提供设备使用过程中的技术咨询和支持
4.4 接到客户故障通知8个工作时内立即响应
五．一体化程控高温炉PJL-11主要元器件
LTDE可编程控制仪表
固态继电器
中间继电器
热电偶
散热电机
高温发热丝 |
|
|
一体化程控高温炉SXC-1.5-10的技术参数及外形结构对照表
一体化程控高温炉主要技术参数对照表 |
型号 |
SXC-1.5-10 |
SXC-3-10 |
SXC-5D-10 |
SXC-7.5-10 |
SXC-4-11 |
SXC-8-11 |
SXC-2-12 |
SXC-7-12 |
温度范围 |
100 ~ 1000℃ |
100 ~ 1100℃ |
100 ~ 1200℃ |
波动度 |
±1℃ |
显示精度 |
1℃ |
电 源 |
220V／50Hz |
380V／50Hz |
220V／50Hz |
380V／50Hz |
220V／50Hz |
380V／50Hz |
整机功率 |
1.5KW |
3KW |
5KW |
7.5KW |
4KW |
8KW |
2KW |
7KW |
净重 |
11kg |
29kg |
88kg |
206kg |
29kg |
216kg |
11kg |
120kg |
升温速度 |
≤100℃/min |
≤50℃/min
|
≤100℃/min |
≤50℃/min |
炉膛尺寸 |
165×120×
105MM |
300×200×
150MM |
400×400×
400MM |
500×500×
500MM |
300×200×
150MM |
500×500×
500MM |
165×120×
105MM |
400×400×
400MM |
外形尺寸 |
350*260*430
MM |
375 *360*480
MM |
690*610*810
MM |
790*860*1080
MM |
375*360*480
MM |
830*920*1120
MM |
350*260*430
MM |
715*670*850
MM |
包装尺寸 |
460*380*480
MM |
680*500*620
MM |
820*740*990
MM |
MM |
680*500*620
MM |
MM |
460*380*480
MM |
820*810*1030
MM |
发热元件内胆材料 |
电炉丝、轻质纤维内胆 |
一体化程控高温炉主要技术参数对照表 |
型号 |
SXC-5-13 |
SXC-2-13 |
SXC-4-13 |
SXC-7-13 |
SXC-4-13C |
SXC-5-13C |
温度范围 |
100 ~ 1300℃ |
100 ~ 1200℃ |
波动 度 |
±1℃ |
±1℃ |
显示精度 |
1℃ |
1℃ |
电 源 |
220V／50Hz |
380V／50Hz |
|
整机功率 |
5KW |
2KW |
4KW |
7KW |
4KW |
5KW |
升温速度 |
≤50℃/min |
炉膛尺寸 |
300×300×300MM |
165×120×105MM |
300×200×150MM |
400×400×400MM |
300×200×150MM |
300×300×300MM |
外形尺寸 |
645×580×760MM |
380×320×430MM |
605×420×510MM |
MM |
575×360×480MM |
615×520×720MM |
包装尺寸 |
750×700×940MM |
500×450×570MM |
710×550×640MM |
MM |
680×500×620MM |
720×650×900MM |
净重约 |
70kg |
19kg |
43kg |
60kg |
29kg |
60kg |
发热元件内胆材料 |
硅碳棒轻质纤维内胆 |
高温炉丝轻质内胆 |
硅碳棒轻质纤维内胆 |
硅碳棒轻质纤维内胆 |
电炉丝轻质内胆 |
电炉丝轻质内胆 |
一体化程控高温炉主要技术参数对照表(1600℃) |
型号 |
SXC-5-16 |
SXC-12-16 |
SXC-15-16 |
SXC-15-16A |
SXC-18-16 |
温度范围 |
500 ~ 1600℃ |
波动 度 |
±3℃ |
显示精度 |
1℃ |
电 源 |
220V／50Hz |
380V／50Hz |
380V／50Hz |
380V／50Hz |
380V／50Hz |
整机功率 |
5KW |
12KW |
15KW |
15KW |
18KW |
升温速度 |
≤30℃/min |
炉膛尺寸 |
200×150×150 MM |
300×200×200 MM |
400×300×200 MM |
400×300×300MM |
500×300×300MM |
外形尺寸 |
MM |
MM |
MM |
MM |
MM |
一体化程控高温炉主要技术参数对照表(1700℃) |
型号 |
SXC-5-17 |
SXC-12-17 |
SXC-15-17 |
SXC-18-17 |
SXC-24-17 |
温度范围 |
500 ~ 1700℃ |
波动 度 |
±3℃ |
显示精度 |
1℃ |
电 源 |
220V／50Hz |
380V／50Hz |
380V／50Hz |
380V／50Hz |
380V／50Hz |
整机功率 |
5KW |
12KW |
15KW |
18KW |
24KW |
升温速度 |
≤30℃/min |
炉膛尺寸 |
200×150×150MM |
300×200×200MM |
300×300×300MM |
500×300×300MM |
500×500×500MM |
外形尺寸 |
MM |
MM |
MM |
MM |
MM |
|
|
