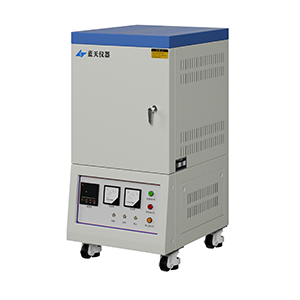

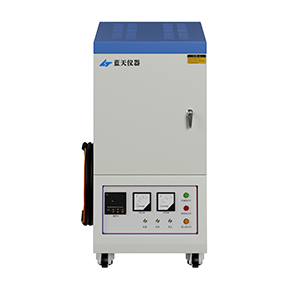

一体化程控高温炉SXC-5-16 |
| 型号：SXC-5-16 |
| 温度范围：500 ~ 1600℃ |
| 工作尺寸：200*150*150MM |
| 外形尺寸： |
| 波 动 度：±3℃ |
| 显示精度：1℃ |
| 升温速度：≤30℃/min；（可任意调节低于每分钟30度的速度） |
| 整机功率：5KW |
| 电 源：220V, 50Hz |
|
一体化程控高温炉SXC-5-16出厂价34556元 |
|
|
产品特点：
一体化程控高温炉SXC-5-16又名一体化程控箱式电炉或一体化程序升温马弗炉，一体化程控高温炉SXC-5-16采用陶瓷纤维内胆，硅钼棒发热，节能高效，能耗是普通高温炉的三分之一，升温快（SXC-1.5-10在10分钟内可升到1000度并精确恒温，误差为0）。外壳冷板喷塑，外形轻巧，重量仅为普通高温炉的五分之一。一体化程控高温炉SXC-5-16控制系统采用升温速度可设定的全自动多波段LTDE可编程仪表，PID+SSR系统同步协调控制，使试验或实验的一致性和再现性成为可能。具有自动恒温及时间控制功能，并附设有二级超温自动保护功能，控制可靠，使用安全，控制仪位于箱体下方，一体化制作，炉体和温控器的电气连接出厂前已完成，通上电源即可使用。一体化程控高温炉SXC-5-16是大专院校，科研单位，工矿企业，实验室理想的高温炉。
|
一体化程控高温炉SXC-5-16详细资料：
一．温度控制系统
1.1 温度测量：S双铂铑—铂热电偶；
1.2 控制系统：全自动可编程仪表，PID调节，显示精度1℃
1.3 成套电器：采用品牌接触器，散热风扇，可控硅；
1.4 时 间 制：可设定升温时间，恒温时间控制，恒温时间到达，自动停机；
1.5 程序波段：可编程序40段；
1.6 运行方式：全量程可调节恒温，恒定运行；程序运行。
二、炉体结构及用料
2.1 炉壳材料：外箱壳采用优质冷板经磷酸皮膜盐处理后高温喷塑，颜色为蓝灰色；
2.2 炉胆材料：采用高辐射低蓄热超轻质纤维炉板六面拼搭而成，耐急冷急热，节能高效；
2.3 隔热方法：内层纤维棉毯保温，外层空气散热；
2.4 测 温 口：热电偶从炉体后上方进入；
2.5 接 线 柱：发热炉丝接线柱位于炉体后下方位置；
2.6 控 制 器：位于炉体下方，内置控制系统，补偿导线连接炉体
2.7 加热元件：硅钼棒；
2.8 整机重量：一体化程控高温炉SXC-5-16约80KG
2.9 标准包装：木箱
三．配备的技术资料及附件：
3.1 一体化程控高温炉SXC-5-16操作说明书
3.2 产品保修卡
四．售后服务：
4.1 负责对用户进行远程技术指导
4.2 及时提供设备的备件、配件
4.3 提供设备使用过程中的技术咨询和支持
4.4 接到客户故障通知8个工作时内立即响应
五．主要元器件
一体化程控高温炉SXC-5-16炉体一台
LTDE可编程控制仪表
固态继电器
中间继电器
热电偶
散热电机
硅钼棒 |
|
|
一体化程控高温炉的技术参数及外形结构对照表
一体化程控高温炉主要技术参数对照表 |
型号 |
SXC-1.5-10 |
SXC-3-10 |
SXC-5D-10 |
SXC-7.5-10 |
SXC-4-11 |
SXC-8-11 |
SXC-2-12 |
SXC-7-12 |
温度范围 |
100 ~ 1000℃ |
100 ~ 1100℃ |
100 ~ 1200℃ |
波动度 |
±1℃ |
显示精度 |
1℃ |
电 源 |
220V／50Hz |
380V／50Hz |
220V／50Hz |
380V／50Hz |
220V／50Hz |
380V／50Hz |
整机功率 |
1.5KW |
3KW |
5KW |
7.5KW |
4KW |
8KW |
2KW |
7KW |
净重 |
11kg |
29kg |
88kg |
206kg |
29kg |
216kg |
11kg |
120kg |
升温速度 |
≤100℃/min |
≤50℃/min
|
≤100℃/min |
≤50℃/min |
炉膛尺寸 |
165×120×
105MM |
300×200×
150MM |
400×400×
400MM |
500×500×
500MM |
300×200×
150MM |
500×500×
500MM |
165×120×
105MM |
400×400×
400MM |
外形尺寸 |
350*260*430
MM |
375 *360*480
MM |
690*610*810
MM |
790*860*1080
MM |
375*360*480
MM |
830*920*1120
MM |
350*260*430
MM |
715*670*850
MM |
包装尺寸 |
460*380*480
MM |
680*500*620
MM |
820*740*990
MM |
MM |
680*500*620
MM |
MM |
460*380*480
MM |
820*810*1030
MM |
发热元件内胆材料 |
电炉丝、轻质纤维内胆 |
一体化程控高温炉主要技术参数对照表 |
型号 |
SXC-5-13 |
SXC-2-13 |
SXC-4-13 |
SXC-7-13 |
SXC-4-13C |
SXC-5-13C |
温度范围 |
100 ~ 1300℃ |
100 ~ 1200℃ |
波动 度 |
±1℃ |
±1℃ |
显示精度 |
1℃ |
1℃ |
电 源 |
220V／50Hz |
380V／50Hz |
|
整机功率 |
5KW |
2KW |
4KW |
7KW |
4KW |
5KW |
升温速度 |
≤50℃/min |
炉膛尺寸 |
300×300×300MM |
165×120×105MM |
300×200×150MM |
400×400×400MM |
300×200×150MM |
300×300×300MM |
外形尺寸 |
645×580×760MM |
380×320×430MM |
605×420×510MM |
MM |
575×360×480MM |
615×520×720MM |
包装尺寸 |
750×700×940MM |
500×450×570MM |
710×550×640MM |
MM |
680×500×620MM |
720×650×900MM |
净重约 |
70kg |
19kg |
43kg |
60kg |
29kg |
60kg |
发热元件内胆材料 |
硅碳棒轻质纤维内胆 |
高温炉丝轻质内胆 |
硅碳棒轻质纤维内胆 |
硅碳棒轻质纤维内胆 |
电炉丝轻质内胆 |
电炉丝轻质内胆 |
一体化程控高温炉主要技术参数对照表(1600℃) |
型号 |
SXC-5-16 |
SXC-12-16 |
SXC-15-16 |
SXC-15-16A |
SXC-18-16 |
温度范围 |
500 ~ 1600℃ |
波动 度 |
±3℃ |
显示精度 |
1℃ |
电 源 |
220V／50Hz |
380V／50Hz |
380V／50Hz |
380V／50Hz |
380V／50Hz |
整机功率 |
5KW |
12KW |
15KW |
15KW |
18KW |
升温速度 |
≤30℃/min |
炉膛尺寸 |
200×150×150 MM |
300×200×200 MM |
400×300×200 MM |
400×300×300MM |
500×300×300MM |
外形尺寸 |
MM |
MM |
MM |
MM |
MM |
一体化程控高温炉主要技术参数对照表(1700℃) |
型号 |
SXC-5-17 |
SXC-12-17 |
SXC-15-17 |
SXC-18-17 |
SXC-24-17 |
温度范围 |
500 ~ 1700℃ |
波动 度 |
±3℃ |
显示精度 |
1℃ |
电 源 |
220V／50Hz |
380V／50Hz |
380V／50Hz |
380V／50Hz |
380V／50Hz |
整机功率 |
5KW |
12KW |
15KW |
18KW |
24KW |
升温速度 |
≤30℃/min |
炉膛尺寸 |
200×150×150MM |
300×200×200MM |
300×300×300MM |
500×300×300MM |
500×500×500MM |
外形尺寸 |
MM |
MM |
MM |
MM |
MM |
|
|
