| 高温烧结箱（高温时效炉）151-4C |
| 型号：151-4C |
| 温度范围：100℃～450℃； |
| 工作室尺寸：800*800*1000MM |
| 外形近似尺寸：长1100宽1160高1540 |
| 均匀度：±2% |
| 波动度 ：±2℃ |
| 显示精度：1℃ |
| 升温速度：≤8℃/min；（可调节低于每分钟8度的速度） |
| 整机功率：10KW |
| 电 源：380V, 50Hz |
| |
|
一、产品特点：

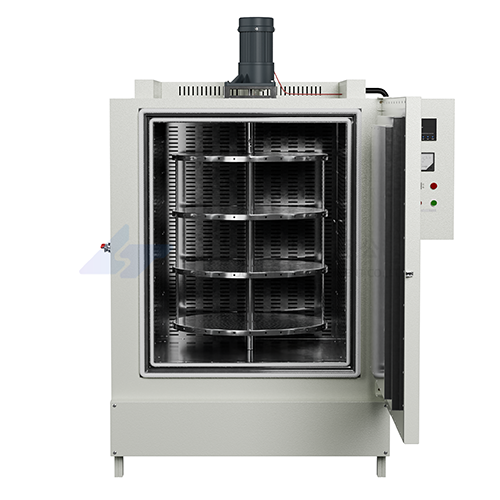

高温烧结箱采用双层不锈钢内胆，箱子由底部，两侧，后背四个高温加热仓同时发热，底部加热仓内的平衡风轮将工作室内的空气吸入加热仓，经过加热后再回流入工作室，周而复始的热风内循功能，使箱内试样受热达到最大效果的均匀。节能高效，稳定性好。箱另定制有三层直经700MM，每层高度20公分的转盘，每层转盘最大负重约130KW，转盘底部离工作室底部约15公分，转盘由位于箱子顶部的减速电机带动，每分钟约8转的速度匀速转动，转盘底部采用平移式轴承促使转盘平稳.安全.灵活。箱门双层密封，外观喷塑，安全门锁.安全散热换气孔位于箱体顶部。保温层厚100MM，箱体顶部加厚外罩。控制器位于右侧， LTDE智能仪表，可编程控制，且有升温速度控制，恒温时间控制，多波段曲线升温自动停机，定时启动等功能。新款151C系列高温烧结箱最高温度可达到450度，适合各种材料的高温烧结。 |
二．温度控制系统及特点
2.1 温度测量：K分度镍铬—镍硅传感器；
2.2 控制系统：LTDE全自动可编程仪表，PID调节，显示精度1℃
2.3 成套电器：采用品牌接触器，散热风扇，固态继电器；
2.4 时 间 制：多波段升温，恒温，定时启动，具有长达9999分钟*30的停时等功能。；
2.5 安全保护：非熔断式保护器，漏电，触电保护开关，超温报警及二级双重保护功能；
2.6 运行方式：全量程可调节恒温，恒定运行程序运行。
三、箱体结构及用料
3.1 外箱体材料：外箱体采用优质冷板优质冷轧板毛面喷塑，颜色为电脑灰
3.2 工作室材料：采用不锈钢双层内胆，三层转盘；
3.3 内部结构：箱体底部设有特制高温加热仓，平衡风轮，利用热能及气流自然原理，设计合理的循环风道结构，由运风电机将箱内空气吸入加热仓，通过风道回流入工作室，再进入加热仓，周而复始，实现全方位立体加热效果，确保箱内空气达到较大幅度均匀。独特的几何腔体洁净设计，箱内另定制三层直经70公分转盘；
3.4 保温材料：高密度硅酸棉与轻质纤维棉混合，在箱体前后左右上下夹层填充隔热
3.5 密封材料：箱门与工作室采用双层密封结构，耐高温的石棉绳密封条，以确保工作室之密封，箱门带锁手柄，确保箱内试样的安全。
3.6 测 温 口： K分度传感器从箱体后方进入；
3.7 接 线 柱： 发热元件接线柱位于箱体后下方位置；
3.8 控 制 器：位于箱体右侧，内置控制系统，补偿导线连接K分度传感器
3.9 加热元件：不锈钢电加热器；
四．加热系统
4.1 高温加热器，位于箱内加热仓，由K分度传感器响应控制系统
4.2 高温加热器加热输出有LTDE全自动仪表内微电脑演算控制
五.风循环系统
5.1 布点式多风道强制循环，风机位于箱内底部加热仓的高温加热器中间，
5.2 平衡长轴多翼式耐高温风轮，将工作室内空气强制吸入加热仓再自动由风道口回流入工作室内，周而复始不断循环，以达到箱内热空气温度均匀并一直保持稳定
六.安全保护系统
6.1非 熔断式保护器
6.2 工作室超温保护器，上限超温报警并停止加热
6.3 漏电保护，触电保护，确保使用安全性.
6.4 风机过电流保护
七．配备的技术资料及附件：
7.1 操作说明书
7.2 产品保修卡
7.3 合格证
八．售后服务：
8.1 负责对用户进行远程技术指导
8.2 及时提供设备的备件、配件
8.3 提供设备使用过程中的技术咨询和支持
8.4 接到客户故障通知8个工作时内立即响应
九．主要元器件
LTDE全自动可编程控制仪表
固态继电器
散电电机
镍铬-镍硅传感器
热风循环电机风轮
高温加热器 |
|
|
