| 精密强制对流干燥箱DHG9240HA |
| 型号：DHG9240HA |
| 温度范围：50℃～300℃ |
| 工作室尺寸：500*600*750MM |
| 外形近似尺寸：650*840*1190MM |
| 均匀度：±1% |
| 波 动 度：±1℃ |
| 显示精度：1℃ |
| 升温速度：≤8℃/min；（可任意调节低于每分钟8度的速度） |
| 整机功率：2.5KW |
| 电 源：220V, 50Hz |
| 出厂价12826元 |
|
产品特点：
精密强制对流干燥箱DHG9240HA是由我厂技术小组多年研究，结合德国干燥箱的优点，是目前均匀性超高的干燥箱。箱体设计新型美观，外壳喷塑，控制系统位于箱体下方。控制仪采用可控制升温速度，升温，恒温，多波段曲线任意设置的全自动可编程仪表。PID+SSR系统同步协调控制，使试验或实验的一致性和再现性成为可能。精密强制对流干燥箱DHG9240HA设有二级超温自动保护功能，控制可靠，使用安全。工作升温状态各有黄绿信号灯显示（可选配）。精密强制对流干燥箱DHG9240HA置于箱底内部的不锈钢电加热器热量通过三面风道向上排出，经过干燥物后再被底部的离心风机吸入，形成合理的风道，能使热空气充分对流，使箱内温度达到均匀。精密强制对流干燥箱DHG9240HA好的状态下箱内有效空间各点的均匀度高达±1℃，可与日本、德国等地的干燥箱媲美。特别适合电子元件，橡胶，塑料，装饰材料等行业对温度均匀度要求严格的试验。 |
精密强制对流干燥箱DHG9240HA详细资料：
一．温度控制系统
1.1 温度测量：PT100高精度传感器；
1.2 控制系统：LTDE全自动可编程仪表，PID调节，显示精度1℃
1.3 成套电器：采用品牌接触器，散热风扇，固态继电器；
1.4 时 间 制：可设定升温时间，恒温时间控制，恒温时间到达，自动停机；
1.5 超温保护：内置式二级超温保护装置，双重保险；
1.6 运行方式：全量程可调节恒温，恒定运行；程序运行。
二、炉体结构及用料
2.1 外箱体材料：外箱体采用优质冷板经磷酸皮膜盐处理后高温喷塑，颜色为电脑灰
2.2 工作室材料：采用不锈钢内胆，可活动式不锈钢电抛光搁板，钢化玻璃视窗
2.3 内部结构：箱体底部设有特制加热仓，合理的风道结构，气流循环设计，风扇强制循环，由运风电机将箱内空气吸入加热仓通过风道从二侧及后背三面布点式散热风口回流入工作室，再进入加热仓，周而复始，实现全方位立体加热效果，确保箱内空气达到幅度均匀。独特的几何腔体洁净设计，箱内二块搁架可随用户要求任意调节高度.
2.4 保温材料：高密度玻璃纤维棉，在箱体前后左右上下夹层填充隔热
2.5 密封材料：箱门与工作室采用耐高温的高涨性硅橡胶密封条，以确保工作室之密封，箱门内板为不锈钢制成。箱门的位置设一个双层钢化玻璃观察窗，透明隔热，用以观察箱内试样的变化。箱体背部设有一个安全通风孔（9640HA安全通风孔位于顶部）
2.6 测 温 口： PT100传感器从箱体后上方进入
2.7 接 线 柱:： 发热元件接线柱位于箱体后下方位置；
2.8 控 制 器：位于箱体下面，内置控制系统，补偿导线连接PT100传感器
2.9 加热元件：不锈钢电加热器；
2.10 整机重量：约146KG
2.11 标准包装：木箱
三．加热系统
3.1 不锈钢加热器，位于箱内加热仓，由PT100传感器响应控制系统
3.2 不锈钢加热器加热输出有LTDE全自动仪表内微电脑演算控制
四．风循环系统
4.1 循环风机位于箱内加热仓环形不锈钢加热器中间
4.2 采用长轴风扇电机，多翼式铝合金风叶，将工作室内空气强制吸入加热仓再自动由左右及后背三面风道口回流入工作室内，周而复始不断循环，以达到箱内热空气温度均匀并一直保持稳定
五．安全保护系统
5.1 非熔断式保护器
5.2 工作室超温保护器，上限超温报警并停止加热
5.3 漏电保护，触电保护，确保使用安全性
5.4 风机过电流保护
六．配备的技术资料及附件
6.1 操作说明书
6.2 产品保修卡
6.3 合格证
七．主要元器件
7.1 LTDE全自动可编程控制仪表
7.2 固态继电器
7.3 散电电机
7.4 PT100传感器
7.5 热风循环电机
7.6 不锈钢加热器
八．售后服务
8.1 负责对用户进行远程技术指导
8.2 及时提供设备的备件、配件
8.3 提供设备使用过程中的技术咨询和支持
8.4 接到客户故障通知8个工作时内立即响应
|
|

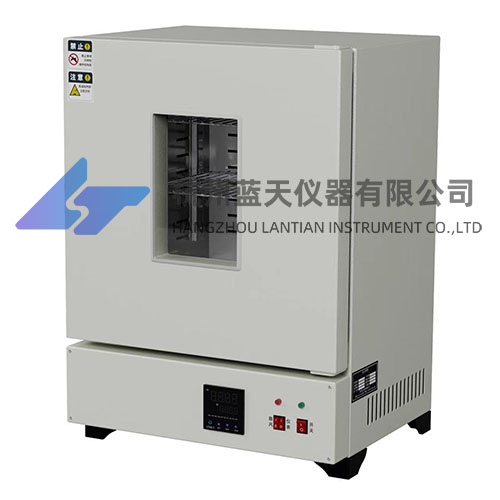

精密强制对流干燥箱的技术参数及外形结构对照表
300℃精密强制对流干燥箱主要技术参数对照表 |
型 号 |
DHG-9040HA |
DHG-9070HA |
DHG-9140HA |
DHG-9240HA |
DHG-9640HA |
温度范围 |
50℃～300℃ |
波 动 度 |
±1℃ |
显示精度 |
1℃ |
电源电压 |
220V、50HZ |
升温速度 |
≤8℃/min；(可调节低于8℃/min的任意速度) |
均匀度 |
±1% |
加热功率 |
1000W |
1500W |
2000W |
2500W |
4500W |
隔板配制 |
2块 |
净重约 |
66KG |
96KG |
116KG |
146KG |
226KG |
带木箱包装毛重约 |
80KG |
116KG |
140KG |
169KG |
253KG |
工作室尺寸(mm) |
350*350*350MM |
350*450*450MM |
450*550*550MM |
500*600*750MM |
800*800*1000MM |
外形近似尺寸(mm) |
500*590*790MM |
500*690*890MM |
600*790*990MM |
650*840*1190MM |
960*1040*1440MM |
包装尺寸约(深*宽*高mm) |
650*680*970MM |
650*780*1080MM |
750*880*1180MM |
780*920*1360MM |
1090*1120*1670MM |
发热元件及内胆材料 |
不锈钢发热器，不锈钢内胆 |
|
|
